Opis

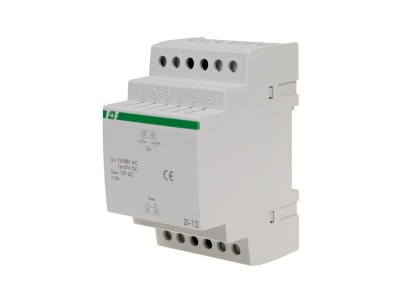

Typ stabilizator impulsowy niskiego napięciaNapięcie zasilania 12÷28 V AC / 16÷37 V DCMaksymalny prąd obciążenia 3 ANapięcie wyjściowe OUT 12 V DCOgraniczenie prądowe 110% napięcia wyjściowegoMinimalne obciążenie 0%Częstotliwość kluczowania 52 kHzMasa 150 gPrzyłącze zaciski śrubowe 4,0 mm²Moment dokręcający 0,5 NmTemperatura pracy -10÷40°CWymiary 3 moduły (52,5 mm)Montaż na szynie 35 mmStopień ochrony IP20 Stabilizator impulsowy. Do niskiego napięcia. Prąd 3 A.DziałanieDo zacisków wejściowych można podłączyć napięcie przemienne lub stałe (pulsujące lub filtrowane). Ze względu na wysoką częstotliwość pracy przetwornicy, niektóre bardzo czułe urządzenia radiowe lub mikroprocesorowe mogą pracować nieprawidłowo. Zaleca się zainstalowanie dodatkowego filtru (składającego się z dławika skompensowanego prądowo o indukcyjności 2× 5÷15 mH i kondensatora C= 0,33÷1 µF) pomiędzy zasilaczem a odbiornikiem. Przy zwiększeniu obciążenia powyżej Imax zasilacz będzie stabilizować prąd, a napięcie wyjściowe będzie spadać. Przy zwarciu zacisków wyjściowych zasilacz pracuje z częstotliwością ok. 1,5 kHz, co objawia się wyraźnym piskiem.
