Opis

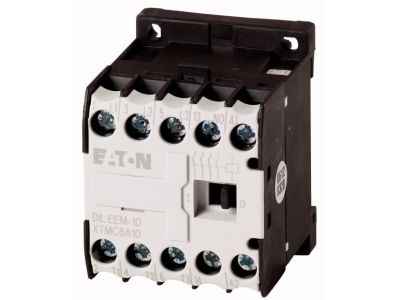

Alternatywny kod produktu: DILEEM-10-G(220VDC)Stycznik, zastosowanie: miniaturowe styczniki do silników oraz obciążeń rezystancyjnych, seria styczników DILEEM. Kategoria użytkowania: AC-1 – obciążenia nieindukcyjne lub lekko indukcyjne, takie jak piece oporowe; AC-3 – typowe silniki indukcyjne prądu przemiennego, rozruch i wyłączenie podczas pracy; AC-4 – typowe silniki indukcyjne prądu przemiennego, rozruch, hamowanie przeciwprądem, zmiana kierunku obrotów, impulsowe załączanie. Technika połączeń: zaciski śrubowe. Uwagi: produkt nadaje się również do silników o klasie sprawności IE3; urządzenia gotowe do pracy z IE3 są oznaczone odpowiednim logo na opakowaniu. Opis: ze stykiem pomocniczym. Liczba biegunów: 3 bieguny. Prąd znamionowy pracy AC-3 przy napięciu 380 V / 400 V wynosi Ie = 6,6 A. Prąd znamionowy pracy AC-1 (konwencjonalny prąd cieplny w wolnym powietrzu) dla 3 biegunów, przy częstotliwości 50–60 Hz, otwarty przy 40 °C: Ith = Ie = 22 A; w obudowie: Ith = 16 A. Dla jednego bieguna otwartego: Ith = 50 A; w obudowie: Ith = 40 A. Maksymalna moc znamionowa dla silników trójfazowych przy częstotliwości 50–60 Hz w kategorii AC-3: dla napięcia 220 V / 230 V: P = 1,5 kW; dla 380 V / 400 V: P = 3 kW; dla 660 V / 690 V: P = 3 kW. Maksymalna moc znamionowa dla silników trójfazowych przy częstotliwości 50–60 Hz w kategorii AC-4: dla napięcia 220 V / 230 V: P = 1,1 kW; dla 380 V / 400 V: P = 2,2 kW; dla 660 V / 690 V: P = 2,2 kW. Do stosowania z: …DILEM, …DILE. Styki N/O (normalnie otwarte): 1 N/O. Napięcie AC/DC: praca na prąd stały (DC).
