Opis

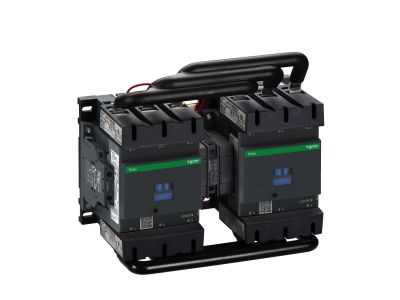

Układ nawrotny TeSys D AC3 115A 3p 1NO 1NC cewka 230VAC. gama produktów: TeSys – Nazwa produktu: TeSys D – skrócona nazwa urządzenia: LC2D – zastosowanie: obciążenie rezystancyjne, sterowanie silnikiem – Kategoria użytkowania: AC-1, AC-3 – prezentacja urządzenia: zamontowany z rewersyjną szyną zasiliającą – Opis biegunów: 3P – kombinacja styków: 3 NO – [Ue] znamionowe napięcie łączeniowe: = 1000 V prąd przemienny (AC) 25…400 Hz dla obwód mocy, = 300 V prąd stały (DC) dla obwód mocy – Znamionowy prąd łączeniowy [Ie]: 115 A (= 60 °C) w = 440 V prąd przemienny (AC) AC-3 dla obwód mocy, 200 A (= 60 °C) w = 440 V prąd przemienny (AC) AC-1 dla obwód mocy – moc silnika w kW: 30 kW w 220…230 V prąd przemienny (AC) 50/60 Hz, 55 kW w 380…400 V prąd przemienny (AC) 50/60 Hz, 59 kW w 415…440 V prąd przemienny (AC) 50/60 Hz, 65 kW w 1000 V prąd przemienny (AC) 50/60 Hz, 75 kW w 500 V prąd przemienny (AC) 50/60 Hz, 80 kW w 660…690 V prąd przemienny (AC) 50/60 Hz – moc silnika w KM: 100 HP w 575/600 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki, 30 HP w 200/208 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki, 40 HP w 230/240 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki, 75 HP w 460/480 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki – konfiguracja styku pomocniczego: 1 NO + 1 NC – kategoria przepięciowa: III – Irms znamionowy prąd załączany: 1260 A w 440 V dla Obwód zasilający zgodnie z IEC 60947, 140 A prąd przemienny (AC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1, 250 A prąd stały (DC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1 – [Icw] znamionowy prąd krótkotrwały wytrzymywany: 100 A 1 s obwód sygnalizacyjny, 1100 A = 40 °C 1 s obwód mocy, 120 A 500 ms obwód sygnalizacyjny, 140 A 100 ms obwód sygnalizacyjny, 250 A = 40 °C 10 min. obwód mocy, 550 A = 40 °C 1 min. obwód mocy, 950 A = 40 °C 10 s obwód mocy – paramtery bezpiecznika dobezpieczającego: 10 A gG dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1, 200 A gG w = 690 V koordynacja typ 2 dla obwód mocy, 250 A gG w = 690 V koordynacja typ 1 dla obwód mocy – Znamionowe napięcie izolacji [Ui] : 1000 V dla Obwód zasilający zgodnie z IEC 60947-4-1, 600 V dla obwód mocy certyfikaty CSA, 600 V dla obwód mocy certyfikaty UL, 600 V dla obwód sygnalizacyjny certyfikaty CSA, 600 V dla obwód sygnalizacyjny certyfikaty UL, 690 V dla obwód sygnalizacyjny zgodnie z IEC 60947-1 – trwałość elektryczna: 0,95 Mcykli 115 A AC-3 = 440 V – strata mocy na biegun: 24 W AC-1, 7,9 W AC-3 – pokrywa ochronna: z – typ blokowania: elektryczny, mechaniczny – podstawa montażowa: płyta, szyna – normy: CSA C22.2 Nr 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 – certyfikacja produktu: BV, CCC, CSA, DNV, EAC, GL, RINA, UL – przyłącza – zaciski: obwód mocy : złącze 1 kabel (kable) 10…120 mm² – sztywność kabla: stały – bez końcówka przewodu, obwód mocy : złącze 2 kabel (kable) 10…50 mm² – sztywność kabla: stały – bez końcówka przewodu, Obwód sterowania : zaciski śrubowe 1 kabel (kable) 1…2.5 mm² – sztywność kabla: elastyczny – bez końcówka przewodu, Obwód sterowania : zaciski śrubowe 1 kabel (kable) 1…2.5 mm² – sztywność kabla: elastyczny – z końcówką kablową, Obwód sterowania : zaciski śrubowe 2 kabel (kable) 1…2.5 mm² – sztywność kabla: elastyczny – bez końcówka przewodu, Obwód sterowania : zaciski śrubowe 2 kabel (kable) 1…2.5 mm² – sztywność kabla: elastyczny – z końcówka przewodu, Obwód sterowania : zaciski śrubowe 2 kabel (kable) 1…2.5 mm² – sztywność kabla: stały – bez końcówka przewodu, Obwód zasilający : złącze 1 kabel (kable) 10…120 mm² – sztywność kabla: elastyczny – bez końcówka przewodu, Obwód zasilający : złącze 1 kabel (kable) 10…120 mm² – sztywność kabla: elastyczny – z końcówka przewodu, Obwód zasilający : złącze 2 kabel (kable) 10…50 mm² – sztywność kabla: elastyczny – bez końcówka przewodu, Obwód zasilający : złącze 2 kabel (kable) 10…50 mm² – sztywność kabla: elastyczny – z końcówka przewodu, Obwody sterowania : zaciski śrubowe 1 kabel (kable) 1…2.5 mm² – sztywność kabla: stały – bez końcówka przewodu – moment dokręcania: obwód mocy : 12 N.m – wł złącze sześciokątny 4 mm, Obwody sterowania : 1.2 N.m – wł zaciski śrubowe – ze śrubokrętem Philips nr 2, Obwody sterowania : 1.2 N.m – wł zaciski śrubowe – ze śrubokrętem płaska Ø 6 mm – czas pracy: 20…50 ms zamykanie, 6…20 ms otwieranie – poziom bezpieczeństwa i niezawodności: B10d = 1369863 cykl contactor with nominal load zgodnie z EN/ISO 13849-1, B10d = 20000000 cykl contactor with mechanical load zgodnie z EN/ISO 13849-1.
